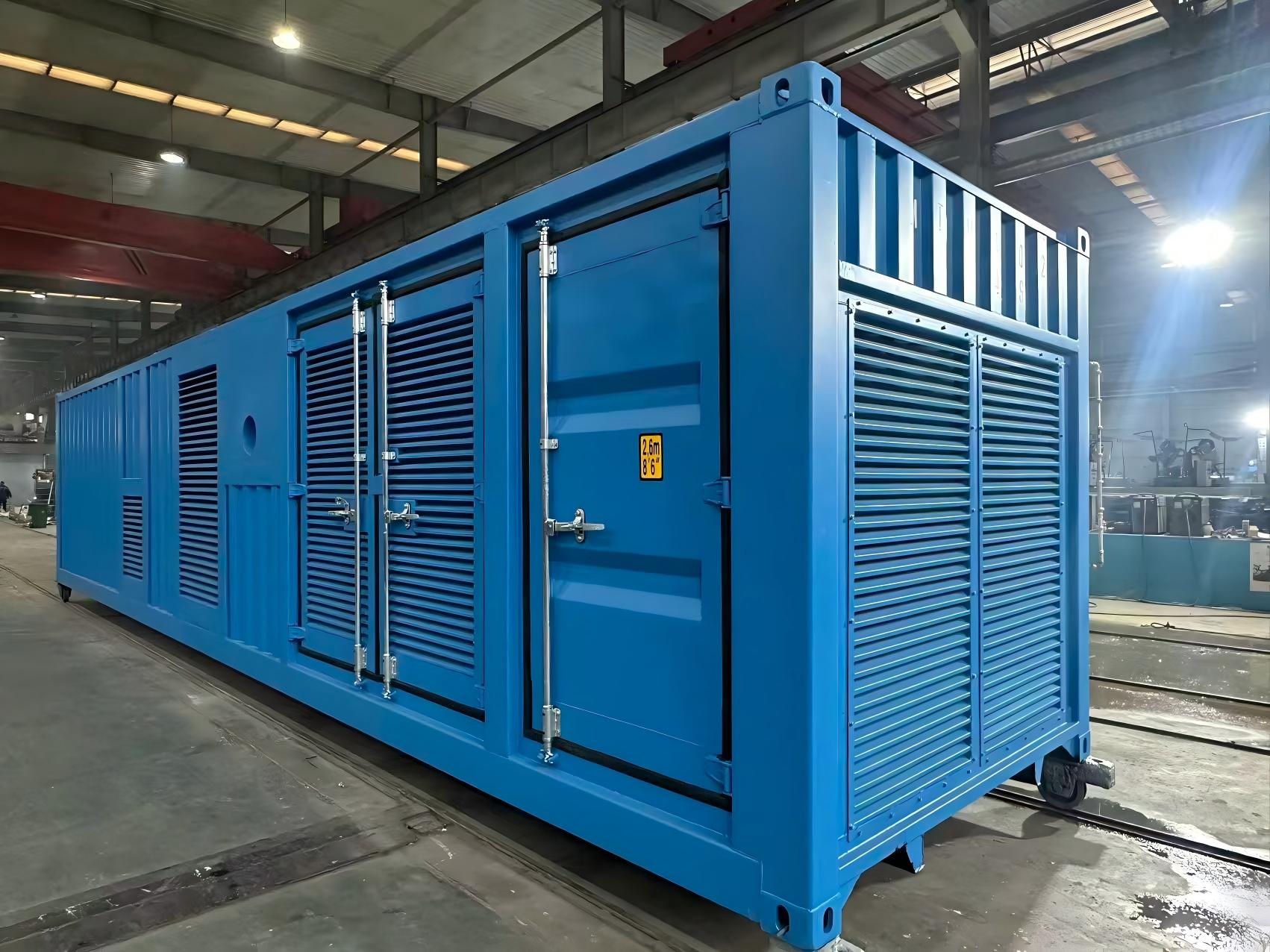

Как создаются индивидуальные контейнеры для производства водорода, способные выдерживать экстремальные условия?

Почему стандартные контейнеры не подходят для развертывания производства водорода

Системы производства водорода, основанные на электролизе с протонообменной мембраной (ПЭМ), щелочном электролизе или паровой конверсии метана (SMR), генерируют, обрабатывают и временно хранят газ с нижним пределом взрываемости всего 4% по объему в воздухе и молекулярным размером, достаточно малым, чтобы проникать через материалы, которые могут содержать любой другой промышленный газ. Когда эти системы размещаются внутри контейнерных корпусов для развертывания в удаленных, морских, пустынных, арктических или промышленных условиях, инженерные требования к самому контейнеру становятся столь же важными, как и требования к электролизеру или риформеру внутри него. Стандартные транспортные контейнеры ISO, модифицированные базовой вентиляцией и электрическими отверстиями, совершенно не подходят для серьезных задач по производству водорода. Среды, где экологически чистый водород наиболее необходим, - это именно те среды, которые требуют специально спроектированных контейнерных решений для конкретного применения.

Мировой рынок контейнерных систем производства водорода превысил 1,2 миллиарда долларов в 2023 году и, по прогнозам, будет расти совокупными годовыми темпами выше 28% до 2030 года, чему способствуют морские проекты по производству водорода из ветра, удаленные горнодобывающие и оборонные установки, а также распределенная инфраструктура дозаправки. В каждом из этих контекстов развертывания способность контейнера выдерживать экстремальные условия окружающей среды на конкретной площадке — при сохранении безопасности, доступности и непрерывности работы оборудования для производства водорода внутри — определяет, будет ли проект успешным или провальным. Кастомизация не является обязательной; это инженерная основа надежного производства водорода в контейнерах.

Проектирование конструкций для механических и сейсмических нагрузок

Контейнер для производства водорода должен в первую очередь удовлетворять требованиям структурной целостности, которые выходят далеко за рамки стандартных спецификаций контейнеров ISO 668. Электролизеры, системы очистки воды, шкафы преобразования энергии и резервуары для хранения сжатого водорода создают точечные нагрузки, источники вибрации и распределения масс, на которые стандартные конструкции пола контейнеров не рассчитаны без модификации. Контейнеры, спроектированные по индивидуальному заказу для производства водорода, обычно включают усиленные стальные подрамники с рассчитанными на нагрузку опорами для оборудования, антивибрационные опоры для вращающихся механизмов, таких как насосы и компрессоры, а также сейсмически закрепленные внутренние системы стеллажей, которые обеспечивают безопасность оборудования во время колебаний грунта до категории сейсмического проектирования D (пиковое ускорение грунта 0,4g или выше).

Для морских и прибрежных развертываний динамическая нагрузка, вызванная волнами, добавляет дополнительный структурный аспект. Контейнеры, размещаемые на плавучих платформах, баржах или палубах морских ветряных подстанций, должны быть спроектированы в соответствии со стандартами морских контейнеров DNV GL или ABS, которые требуют проверки методом конечных элементов (FEA) структурных характеристик при комбинированных сценариях статической и динамической нагрузки, включая ускорения 0,5 g по вертикали и 0,3 g по горизонтали. Конструкция подъемных проушин, усиление угловых отливок и крепления для крепления предусматривают значительно более высокие коэффициенты безопасности, чем эквиваленты стандартных грузовых контейнеров — обычно 3:1 или выше, — поскольку последствия отказа контейнера на предприятии по производству водорода несут в себе как взрывоопасный, так и структурный риск.

Управление температурным режимом в условиях экстремальных температур

Оборудование для производства водорода работает в относительно узких температурных интервалах. Электролизеры PEM оптимально работают при температуре ячейки от 10°C до 60°C; щелочные системы аналогичным образом требуют температуры жидкого электролита выше 5°C, чтобы избежать потери производительности, связанной с вязкостью, и ниже 90°C, чтобы предотвратить деградацию мембраны. Достижение этих условий внутри стального контейнера, развернутого где угодно, от пустыни Атакама (окружающая температура 50°C, солнечная нагрузка, эквивалентная дополнительной температуре поверхности 30°C) до канадской Арктики (окружающая среда -50°C с охлаждением ветром), требует изоляции, активного климат-контроля и систем терморегулирования, которые выходят далеко за рамки того, что обеспечивает любой готовый корпус.

Высокотемпературные пустыни и тропические районы

В условиях высоких температур индивидуальные контейнеры для водорода включают в себя изоляционные панели из пенополиуретана или минеральной ваты с закрытыми порами толщиной 75–100 мм внутри конструкции двойной стальной стены, системы отражающего внешнего покрытия со значениями индекса солнечного отражения (SRI) выше 80 и резервные системы механического охлаждения, рассчитанные на поддержание внутренней температуры ниже 35 ° C при температуре окружающей среды 55 ° C. Системы охлаждения должны надежно работать на общей мощности с электролизером — обычно с использованием кондиционеров со спиральным компрессором с регулируемой скоростью, мощность которых составляет 30 % избыточного запаса по охлаждению. Фильтрация всасываемого воздуха имеет решающее значение в условиях пустыни: сажевые фильтры MERV-13 или более высокого качества, оснащенные ступенями из активированного угля, предотвращают загрязнение мембран электролизера и теплообменников переносимым по воздуху песком, пылью и химическими загрязнителями.

Морозная Арктика и высотное холодное развертывание

В экстремальных холодах индивидуальные контейнеры для производства арктического водорода имеют значения изоляции (значения R) от R-30 до R-40 в стенах, полах и панелях крыши, все водопроводы и резервуары для хранения деионизированной воды имеют электрическое обогрев для предотвращения замерзания, а также системы отопления, вентиляции и кондиционирования, рассчитанные на арктические условия — обычно системы водяного отопления на основе пропиленгликоля в сочетании с дизельными или электрическими канальными обогревателями — способные довести промерзшую внутреннюю температуру от -50 ° C до рабочей температуры в пределах 4 часа. Все дверные уплотнения, оконные прокладки, материалы кабельных вводов и компоненты пневматических приводов должны быть рассчитаны на непрерывную работу при температуре минимум -55°C с использованием EPDM или силиконовых эластомеров, а не стандартных неопреновых компаундов, которые становятся хрупкими и выходят из строя при низких температурах.

Электротехническое проектирование взрывозащищенных и опасных зон

Внутренняя часть контейнера для производства водорода классифицируется как опасная зона в соответствии с IEC 60079 (ATEX в Европе, NEC 500/505 в Северной Америке), в частности, зона 1 или зона 2 для большинства электролизеров, в зависимости от эффективности вентиляции и вероятности возникновения концентраций горючего водорода во время нормальной работы или в условиях прогнозируемой неисправности. Эта классификация требует, чтобы каждое электрическое устройство, установленное внутри контейнера — светильники, распределительные коробки, датчики, приводы, панели управления и кабельные вводы — должно быть рассчитано на соответствующую опасную зону, обычно Ex d (взрывозащищенный) или Ex e (повышенная безопасность) для зоны 1 и Ex n или Ex ec для зоны 2.

Контейнеры с водородом, изготовленные по индивидуальному заказу, удовлетворяют этому требованию на этапе проектирования, а не модернизации, что технически хуже и дороже. Чертежи классификации зон готовятся компетентными лицами, спецификации оборудования составляются на основе утвержденных баз данных продуктов для опасных зон, а методы установки соответствуют требованиям к проводке IEC 60079-14, включая минимальные радиусы изгиба кабеля, требования к стопорной коробке и проверку непрерывности заземления. Детекторы водорода — обычно каталитического или электрохимического типа — располагаются на уровне потолка (водород поднимается) с плотностью один детектор на 20–30 м² закрытой площади пола, с уставками сигнализации и автоматического отключения на уровне 10 % и 25 % нижнего предела взрываемости (НПВ) соответственно. Системы вентиляции рассчитаны на поддержание концентрации водорода ниже 25 % НПВ при наихудших сценариях утечек, обычно требующих 10–20 замен воздуха в час с резервированием вентиляторов и контролем воздушного потока.

Защита от коррозии морской и промышленной химической среды

Коррозия солевым туманом является одним из наиболее агрессивных механизмов разрушения стальных контейнерных конструкций на шельфе, в прибрежных и морских условиях. ISO 12944 определяет категории коррозии C4 (высокая — промышленная и прибрежная) и C5-M (очень высокая — морская и морская) в качестве соответствующих условий проектирования для контейнеров с водородом в этих условиях, требующих систем покрытия с расчетным сроком службы 15–25 лет. Контейнеры, изготовленные по индивидуальному заказу для сред C5-M, обычно получают трехслойную систему: эпоксидную грунтовку с высоким содержанием цинка при ТСП 75 мкм, эпоксидное промежуточное покрытие при ТСП 125 мкм и полиуретановое или полисилоксановое верхнее покрытие при ТСП 75 мкм — для общей толщины сухой пленки, превышающей 275 мкм. Все сварные швы, кромки разрезов и провары перед нанесением финишного покрытия покрываются дополнительным полосовым покрытием.

Внутренние поверхности контейнеров, используемых в щелочных электролизерах, подвергаются дополнительному риску химической коррозии из-за тумана электролита гидроксида калия (KOH) — высокоедкого аэрозоля, который агрессивно воздействует на незащищенную сталь и стандартные эпоксидные покрытия. Индивидуальные решения включают облицовку внутренних стен полимером, армированным стекловолокном (FRP), поддоны из нержавеющей стали с химически стойкими герметиками под электролитсодержащим оборудованием, а также напольные покрытия, рассчитанные на постоянное воздействие КОН в концентрациях до 30% по весу. Вся конструкционная сталь в зонах разбрызгивания KOH изготовлена ​​из нержавеющей стали 316L, а не из углеродистой стали, независимо от системы покрытия.

Ключевые параметры настройки в зависимости от среды развертывания

В таблице ниже приведены наиболее важные параметры настройки контейнера, соответствующие пяти основным категориям экстремальных условий окружающей среды, встречающимся при производстве водорода по всему миру:

Интеграция систем безопасности, мониторинга и дистанционного управления

Индивидуальный контейнер для производства водорода Системы, развернутые в экстремальных или удаленных условиях, не могут рассчитывать на постоянный контроль человека на месте. Поэтому архитектура безопасности и мониторинга должна быть комплексной, самодиагностируемой и способной автономно выполнять защитные действия. Стандартная архитектура системы безопасности для этих контейнеров включает специальный ПЛК безопасности (класс IEC 61511 SIL 2), независимый от системы управления процессом, проводные контуры аварийного отключения (ESD), которые функционируют независимо от состояния системы управления процессом, а также автоматическую изоляцию производства водорода и продувку корпуса инертным газом при обнаружении пожара, утечки водорода выше 25% НПВ или потери вентиляционного потока.

Возможность удаленного мониторинга не менее важна. Специализированные контейнеры для использования в экстремальных условиях оснащены промышленными модулями 4G LTE или модулями спутниковой связи, которые передают непрерывные рабочие данные — напряжение электролизера, ток, температуру, показатели качества воды, чистоту водорода, внутреннюю температуру и влажность контейнера, а также все состояния сигнализации — на централизованную облачную платформу мониторинга, доступную оперативным группам в любой точке мира. Возможность удаленной параметризации и отключения означает, что один инженер может контролировать десятки географически разбросанных контейнеров для производства водорода в режиме реального времени, при этом протоколы реагирования расширяются от автоматических предупреждений до удаленного отключения и отправки обслуживающего персонала по мере возрастания серьезности тревоги.

Что указать при покупке индивидуального контейнера для производства водорода

Для приобретения индивидуального контейнера для производства водорода для работы в экстремальных условиях требуется подробный документ со спецификациями места и применения, который позволит производителям разработать подходящее решение, а не адаптировать стандартный продукт. Покупатели, предоставляющие расплывчатые или неполные спецификации, получают неадекватные конструкции, которые требуют дорогостоящих модификаций на местах. Прежде чем обращаться к производителю, необходимо полностью определить следующие параметры:

• Экологические данные объекта: Минимальная и максимальная температура окружающей среды (экстремальная и расчетная), расчетная скорость ветра, снеговая и ледяная нагрузка, классификация сейсмических зон, интенсивность солнечного излучения, высота над уровнем моря (влияет на плотность воздуха и размер оборудования) и категория коррозии согласно ISO 12944.
• Характеристики системы электролизера: Тип технологии (PEM, щелочная, AEM), номинальная производительность в Нм³/час или кг/день, диапазоны рабочего давления и температуры, требования к энергосистемам (напряжение и частота электропитания, качество и скорость потока воды, подача продувки азотом) и места подключения интерфейсов.
• Нормативные и сертификационные требования: Применимые национальные и международные стандарты (ATEX, IECEx, UL, CSA, DNV GL, маркировка CE), коды сосудов под давлением (ASME VIII, PED, AD 2000) и любые требования сторонней сертификации для конкретного проекта от конечного пользователя или страховой компании.
• Ограничения по логистике и установке: Вид транспорта (автомобильный, железнодорожный, морской, вертолетный), максимальные габариты и вес контейнера для маршрута перевозки, ограничения доступа на площадку, тип фундамента (бетонная плита, стальная платформа, морская палуба) и грузоподъемность крана на месте установки.
• Требования к эксплуатации и техническому обслуживанию: Требуемые интервалы технического обслуживания, требования к доступу для обслуживания (минимальные размеры дверей и люков, внутренние проходы для обслуживания), хранение запасных частей внутри контейнера и ожидаемый срок эксплуатации всей установки (обычно 20–25 лет для проектов по производству зеленого водорода).
